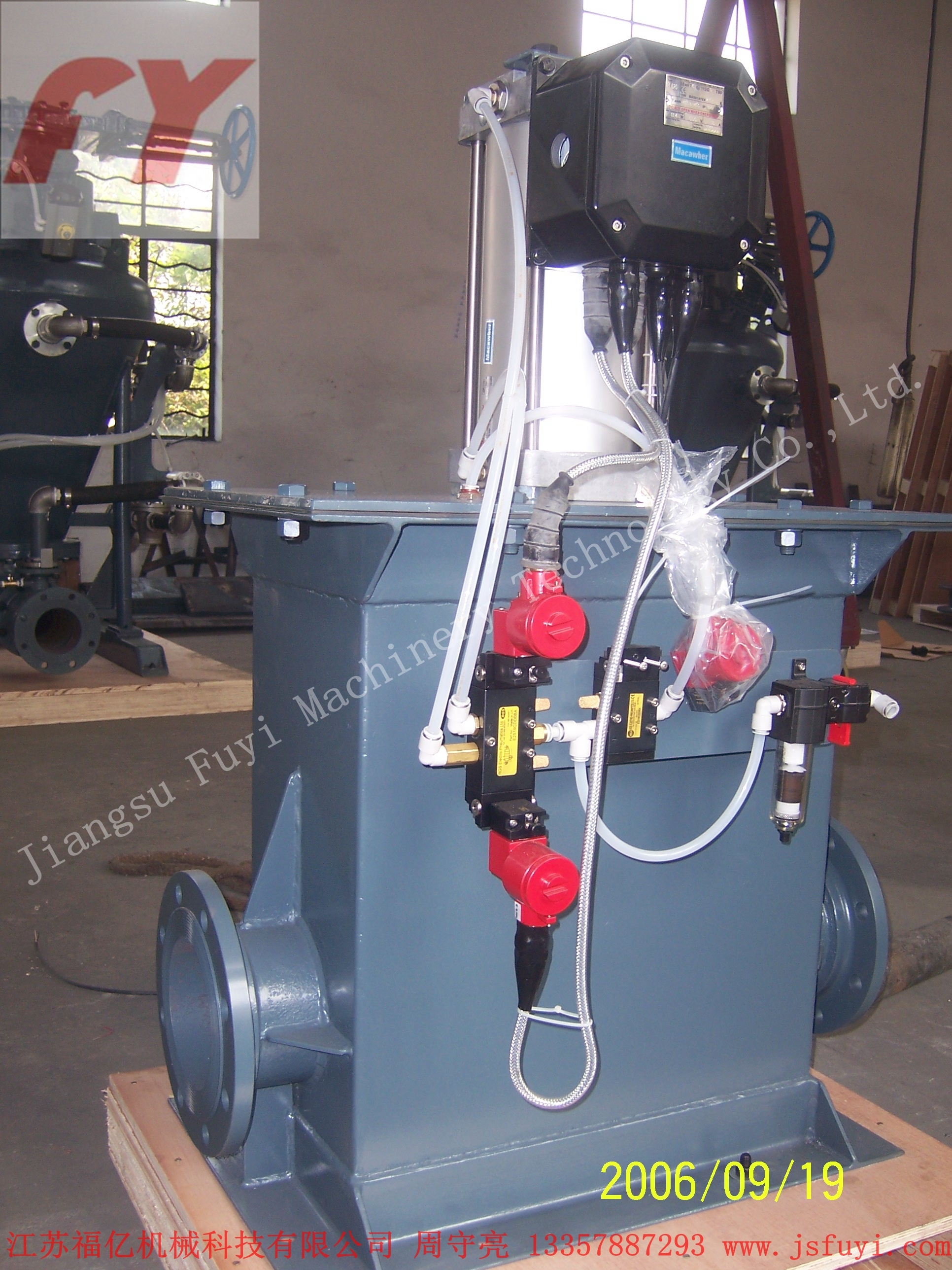

发送罐上引方式输送

1. 原理:

  物料装入密闭的发送罐后,压缩空气由发送罐的顶部、底部流化板和增压气处进入,空气通过透气隔层,使物料强烈沸腾呈流态化。由于发送罐内压力的作用,使流态化的物料经内置输料管送出。

2. 适用物料:

   它具有输送平稳、混合比高的特点,广泛用于较低比重的粉粒状物料的输送,如药粉、水泥、煤灰、粘土粉、面粉、碳酸钙、石灰石粉、碎豆皮粉、稻壳粉等。

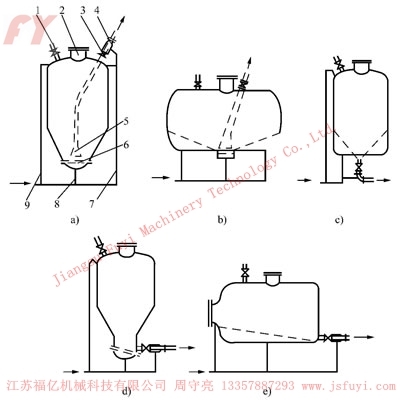

沸腾式气力输送装置可根据发送罐底部流化板的结构、材质、安装位置来设计输料管的出料方式。按发送罐上的出料位置,大致分上引式、和侧引式。由于发送罐内物料的流化状态不同会造成输料管的不稳定性,输送能力、混合比等参数也会发生相应变化。根据实验表明,在输送距离不长的情况下,采用上引式较好。输送管铅直上升高度应保持在5m以上,使物料从加速流动进入稳定流动。

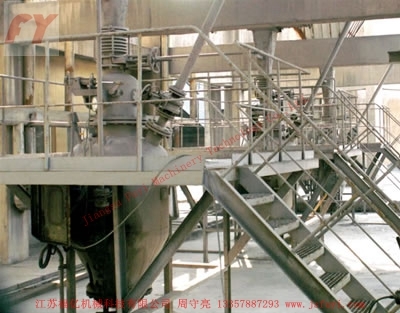

上引沸腾式发送罐,其流化板在发送罐的底部,输料管下部扩口管安装在流化板的上方适当位置,上端由发送罐的顶部垂直向上,增压喷射器安装在出口处的管道上。压缩空气共分三路进入:一路从发送罐的顶部处进气,使器顶很快形成背压,将物料向下推送;二路为主气源从发送罐底部的进气管进入流化板,并通过截止阀门调节风量;三路由进气管进入增压喷射器,进行二次补气,补气量的大小可调节控制料气混合比。当发送罐内的压力值达预先设定值时,输料阀快速打开,高浓度的气料混合流进入输料管,顺利地输送出去。

侧引沸腾式发送罐,其流化板为倾斜布置,输料管在发送罐的侧面,物料沿着流化板的倾斜方向输送,这种发送罐结构形式分立式和卧式两种,卧式常用于散装物料罐车。


 3. 上引式发送罐主要技术参数

序号

名称

规格及参数

序号

名称

规格及参数

1

发送罐容积/m3

0.1-10.0

5

工作压力/MPa

0.1-0.4

2

输送能力/t.h-1

1-50

6

气源压力/MPa

0.6

3

输送距离/m

1000

7

耗气量/m3

1-35

4

提升距离/m

50

8

进料阀组合/

2-3

立式罐体锥角

35-70°

卸料点个数

现场要求

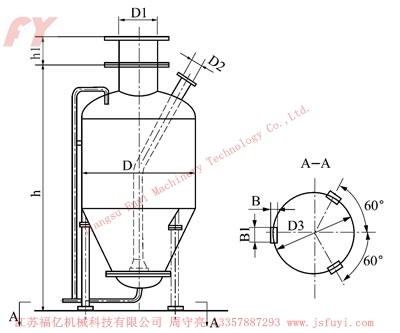

 4. 上引式发送罐系列尺寸



型号

容积/m3

D

D1

D2

D3

h

h1

B*B1

CHP-1

0.1

500

150

40

40

1320

100

100*160

CHP-2

0.2

600

150

40

40

1320

100

100*160

CHP-4

0.4

800

200

60

50

1880

100

120*180

CHP-6

0.6

1000

200

80

65

2030

120

120*180

CHP-10

1.0

1000

250

80

65

2230

120

120*180

CHP-20

2.0

1400

250

125

80

2690

120

160*220

CHP-40

4.0

1800

300

150

100

3240

150

160*220
