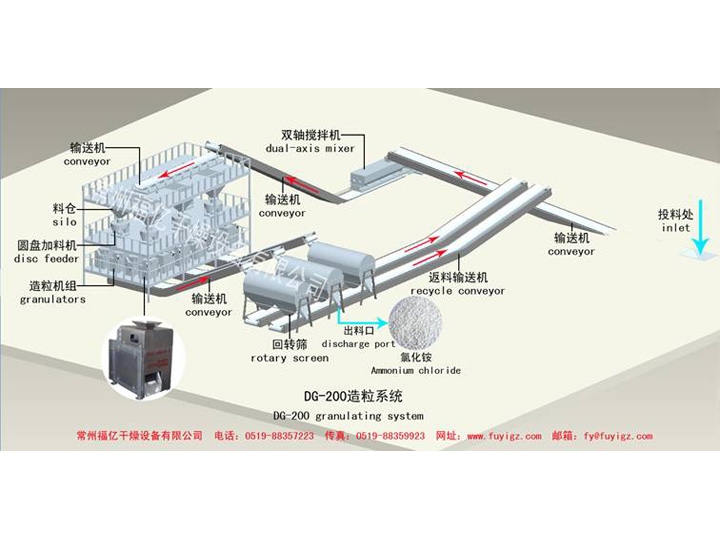

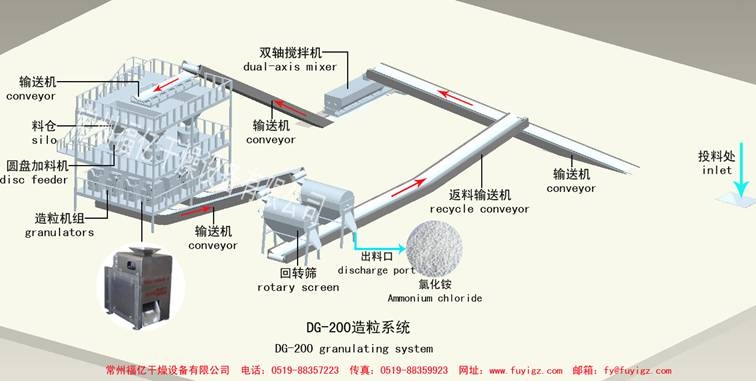

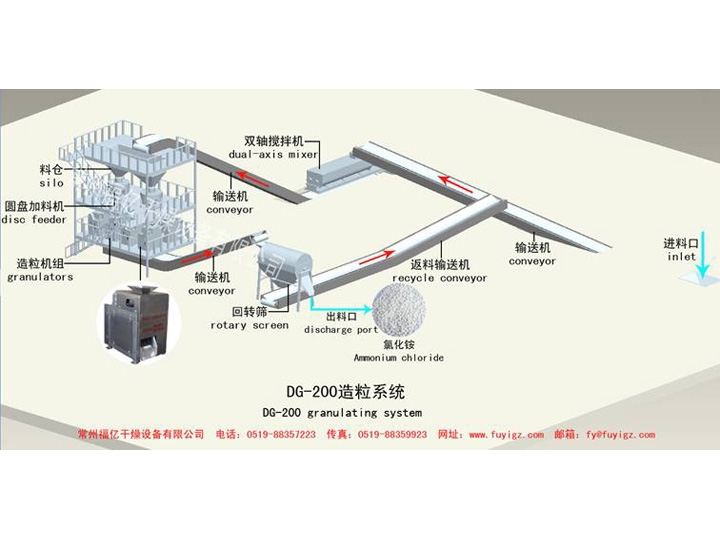

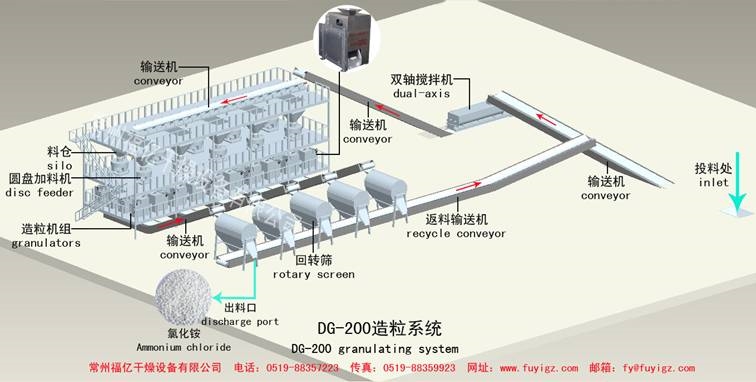

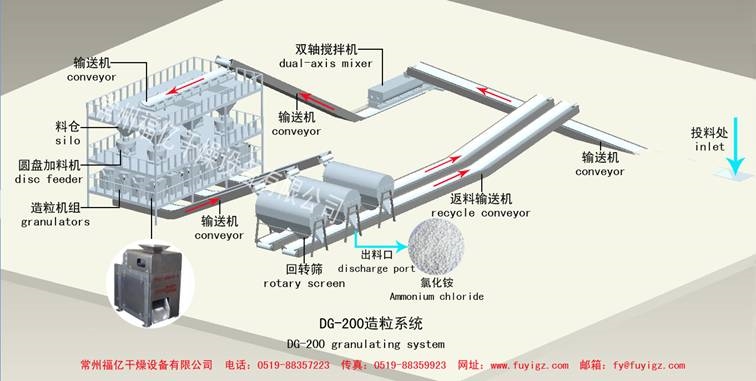

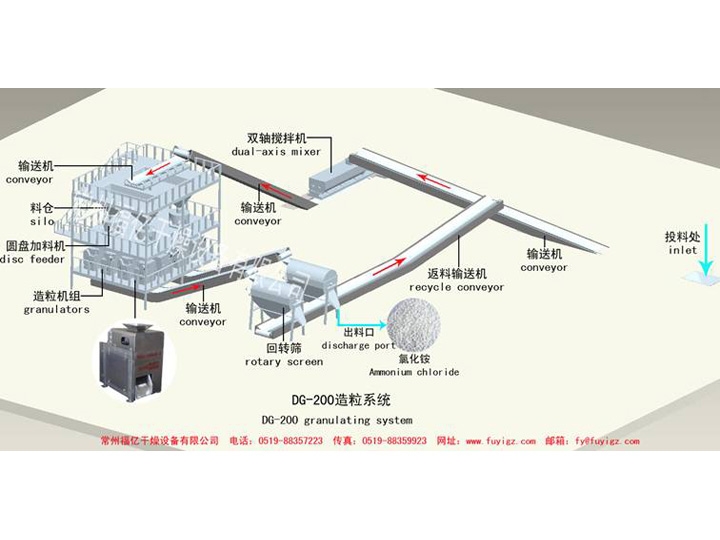

DG系列流程图

产品标签tags:DG系列:DG200、DG350
所属分类:流程布置系列
产品概述:DG系列有造粒布置方案,具体我公司技术人员可根据用户要求,做详细设计。
在线订购
产品详情 图片集锦

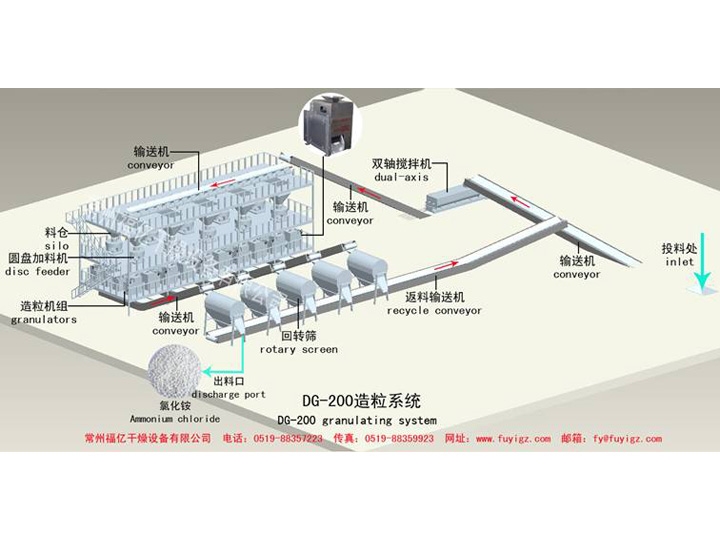

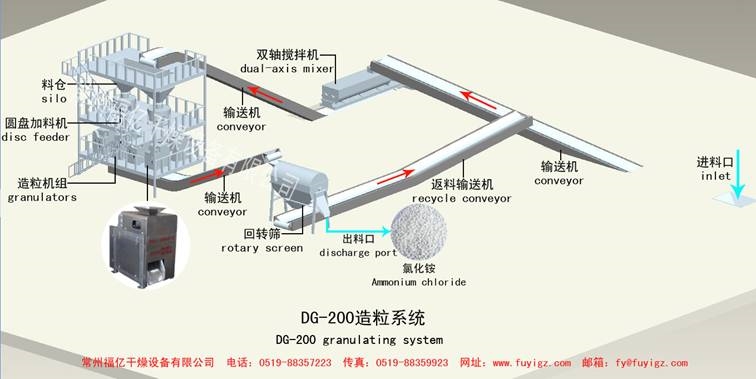

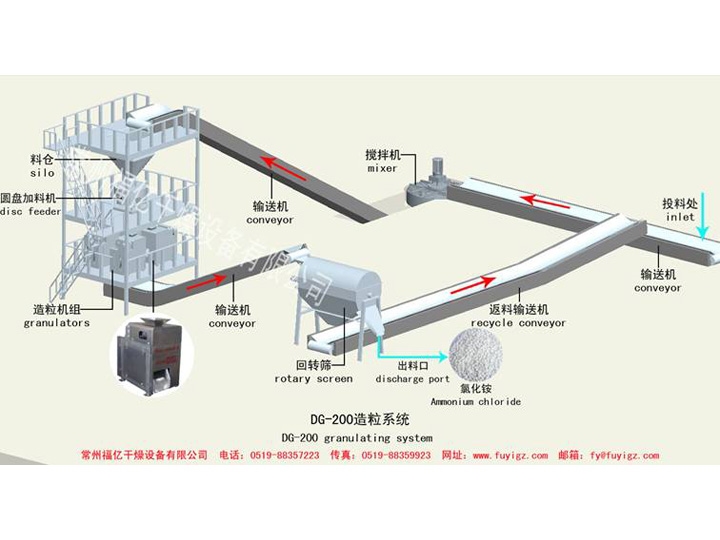

  以下说的是DG200型的造粒布置方案(一台时产0.9~1.2吨/台/小时.产量按氯化铵计算的.不同物料产量有所不同),DG系列还有DG350型时产更高,以下布置方案只供用户参考,具体布置方案我公司技术人员可根据用户要求,做详细设计.

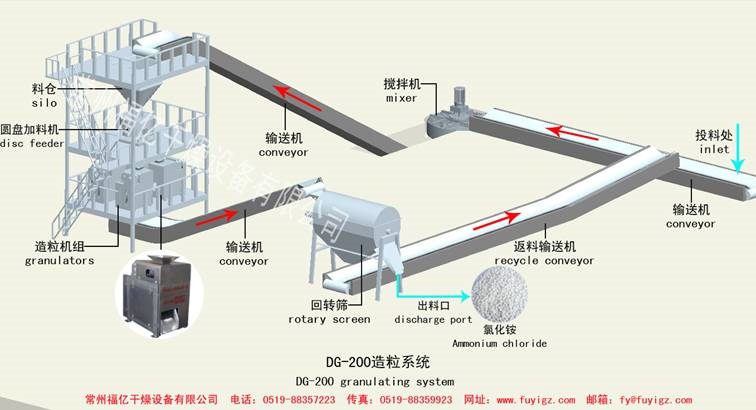

1、DG200时产4吨方案成套设备



序号

名 称

规 格

材 质

数量

备     注

1

搅拌机

φ2200

Q235

1台

电机11KW

2

圆盘加料机



Q235

1台

电机1.5KW

3

造粒机DG200





4台

电机15KW,主减速机采用硬齿面双轴输出

4

滚筒筛

φ1.5×4

Q235

1台

电机2.2KW

5

输送机



Q235

4条

用户现场制作

6

控制柜



Q235

1套

整套造粒系统集中控制操作


2、DG200时产8吨方案成套设备



序号

名 称

规 格

材 质

数量

备     注

1

双轴搅拌机

500型

Q235

1台

电机15KW

2

圆盘加料机



Q235

2台

电机1.5KW

3

造粒机DG200





8台

电机15KW,主减速机采用硬齿面双轴输出

4

滚筒筛

φ1.5×4

Q235

1台

电机2.2KW

5

输送机



Q235

4条

用户现场制作

6

控制柜



Q235

1套

整套造粒系统集中控制操作


3、DG200时产12吨方案成套设备

序号

名 称

规 格

材 质

数量

备     注

1

双轴搅拌机

500型

Q235

1台

电机15KW

2

圆盘加料机



Q235

3台

电机1.5KW

3

造粒机DG200





12台

电机15KW,主减速机采用硬齿面双轴输出

4

滚筒筛

φ1.5×4

Q235

1台

电机2.2KW

5

输送机



Q235

5条

用户现场制作

6

控制柜



Q235

1套

整套造粒系统集中控制操作


4、DG200时产16吨方案成套设备

序号

名 称

规 格

材 质

数量

备     注

1

双轴搅拌机

500型

Q235

1台

电机15KW

2

圆盘加料机



Q235

4台

电机1.5KW

3

造粒机DG200





16台

电机15KW,主减速机采用硬齿面双轴输出

4

滚筒筛

φ1.5×4

Q235

2台

电机2.2KW

5

输送机



Q235

6条

用户现场制作

6

控制柜



Q235

1套

整套造粒系统集中控制操作


5、DG200时产24吨方案成套设备

序号

名 称

规 格

材 质

数量

备     注

1

双轴搅拌机

500型

Q235

1台

电机15KW

2

圆盘加料机



Q235

6台

电机1.5KW

3

造粒机DG200





24台

电机15KW,主减速机采用硬齿面双轴输出

4

滚筒筛

φ1.5×4

Q235

3台

电机2.2KW

5

输送机



Q235

7条

用户现场制作

6

控制柜



Q235

1套

整套造粒系统集中控制操作


6、DG200时产40吨方案成套设备

序号

名 称

规 格

材 质

数量

备     注

1

双轴搅拌机

500型

Q235

1台

电机15KW

2

圆盘加料机



Q235

10台

电机1.5KW

3

造粒机DG200





40台

电机15KW,主减速机采用硬齿面双轴输出

4

滚筒筛

φ1.5×4

Q235

5台

电机2.2KW

5

输送机



Q235

9条

用户现场制作

6

控制柜



Q235

1套

整套造粒系统集中控制操作

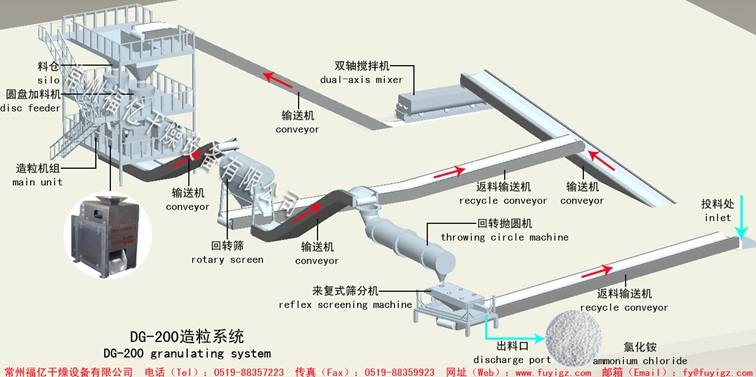

7、也可添加抛圆筛分设备,使颗粒更光洁圆润

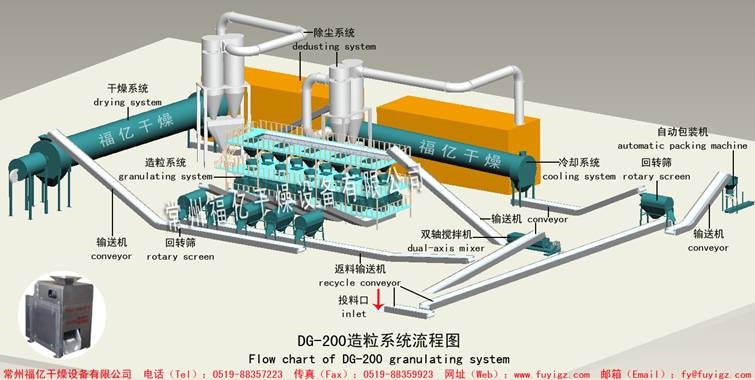

8、如颗粒水分较大,需要干燥,可用如下流程:
