稀相输送（低压-高速）
系统概述：
稀相气力输送主要分为：VS型负压真空气力输送系统、AL型正压稀相气力输送系统。
稀相输送是利用风机或真空泵在管道中产生的气流，采用正压或负压并以较高的速度来推动或拉动物料在管道内流动，从而把物料输送到相应的设备。因此该输送方式又被称为低压－高速系统，它具有较低的料气比m（通常把料气比m=0.1~20、压力p=0.01～0.1MPa 或 真空度pv=－0.01~－0.06MPa、速度v=5~30m/s归为低压－高速系统）。
该系统初端约有10m/s的启动速度，尾端达到约22m/s的高速，因而气流速度较高。输送管道初始端压力通常低于0.1MPa，而尾端则与大气压基本接近。稀相输送的介质一般采用空气或氮气，动力一般由罗茨风机或真空泵提供。罗茨风机和真空泵的稀相输送时，物料在管道中呈悬浮状态，输送当量距离^长达百米。
其主要组成部件为混合室、吸嘴、星型给料阀、旋风分离器、除尘器、罗茨鼓风机、电控柜等。
一. VS型(Vacuum Suck)负压真空气力输送系统
1. 原理
主要利用真空型罗茨风机（或真空泵）在密封管道内产生的真空，以低于外界大气压的空气流，通过吸嘴（或星型给料阀与混合加速室单元）进料，再与空气混合，沿输料管道吸送到旋风分离器（俗称沙克龙）进行气固分离，实现从低处或散装处多点向高处一点或多点进行物料输送。其特点是物料不外泄，不产生环境问题，供料装置相对简单。
2. 应用场合：
1.用负压来吸送物料；
2.系统简单；
3.备品备件量极少；
4.系统能长期运行；

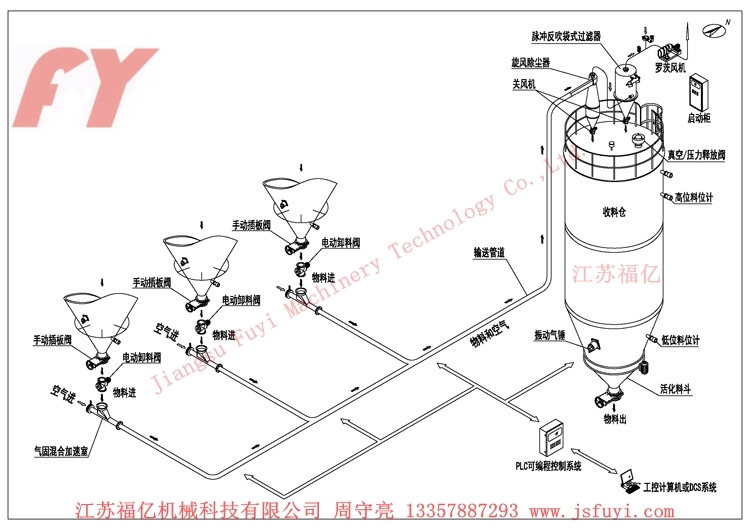

3. 系统工艺流程图：
二. AL型正压稀相气力输送系统
1. 原理：
又称AL型(Air lock)旋转供料器气力输送系统。
2. 系统特点：
（1）. 用旋转供料器和风机相结合的方式实现正压稀相输送；
（2）. 系统简单；
3. 应用场合：
（1）. 有连续输送要求的（2）. 输送距离较短；
（3）. 可实现一点向多点输送；

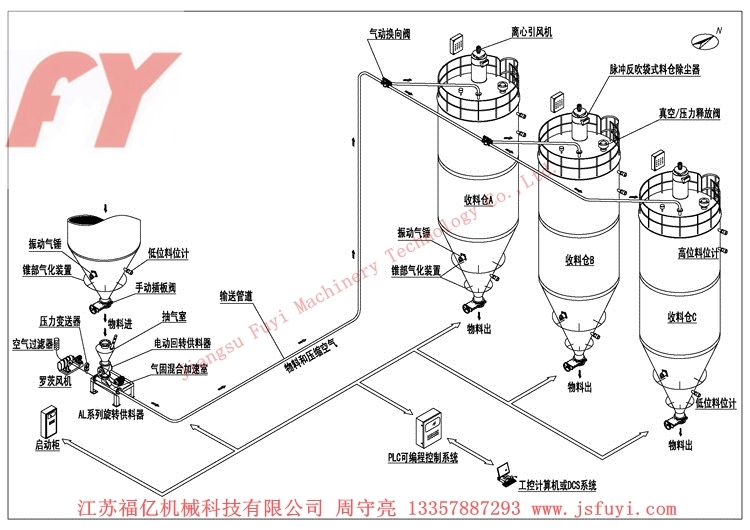

4. 系统工艺流程图：
